孔径光阑（AS）与视场光阑（FS）

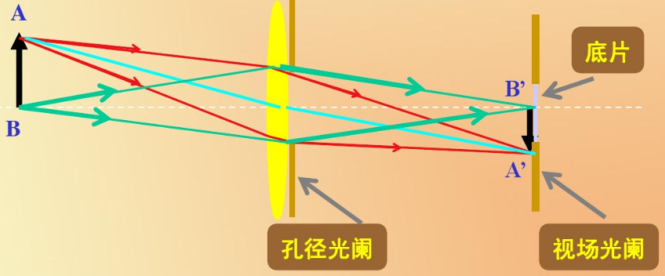

光学显微镜中视场光阑和孔径光阑的区别

     视场光阑和孔径光阑的相同点是都可以通过调节，改变照射到样品上的光照强度。其实有很大的区别，因为都是光阑，可能容易混淆。

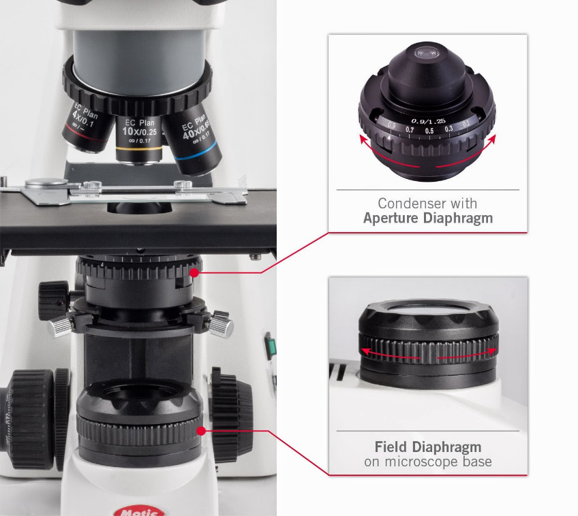

     光学生物显微镜视场光阑和孔径光阑的位置、作用都各不相同。视场光阑在光源附近，通光口处；作用是控制光照范围。孔径光阑在聚光镜上，虽然调节孔径光阑会发现能够改变光照强度，但这并不是它的主要功能，所以不要通过这种方法调节光强。孔径光阑的作用是通过改变大小，改变聚光镜的NA值。

孔径光阑 (Aperture Stop)

视场光阑  (Field Stop)

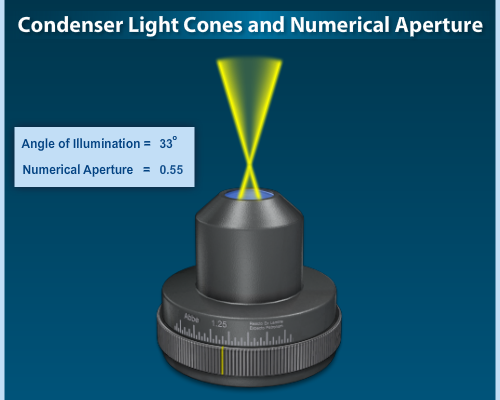

孔径光阑通过光阑的放缩，限定聚光镜的孔径大小：

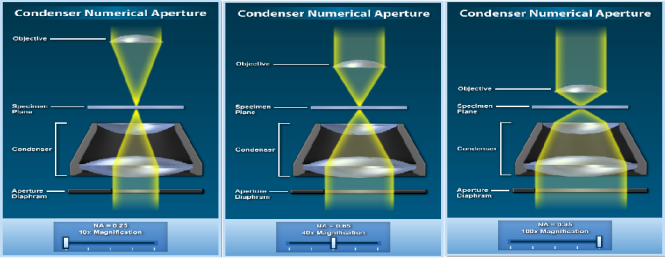

聚光镜孔径光阑与物镜数值孔径需匹配

照明，对比度和景深

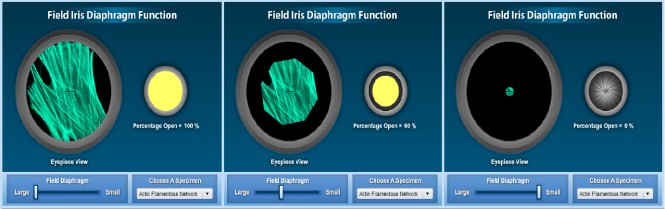

视场光阑控制照明光束，限定视场大小：

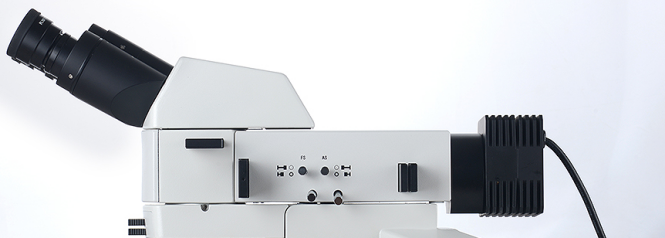

金相显微镜中孔径和视场光阑的作用

在我们日常使用金相显微镜的时候，往往大家会忽略了。金相显微镜中的孔径光阑和视场光阑对成像的影响。

1、孔径光阑大小对图像的影响主要是以下两点：

   （1）分辨率：缩小孔径光阑，进入物镜的光束变细，使物镜分辨率降低，不利于分辨细微组织。

   （2）图像质量：扩大孔径光阑会影响图像清晰度和衬度。

    综上所述，孔径光阑不能过大或过小，其合适程度以照明

光束充满（或略小于）物镜后透镜为宜。

 2、 调节视场光阑可以改变视场大小，对分辨率毫无影响。

     当缩小该光阑时，增加映像衬度。通常将视域光阑调节

     到与目镜内观察的视野大小相同的程度来提高映像衬度。

3、应根据映像分辨能力和衬度要求妥为调节光阑大小，切勿用以调节映像亮度,增加亮度应调节光源强度。

视场光阑

视场光阑控制着照明区域的大小。根据使用的物镜缩小视场光阑，直到光阑的图纸与视场内接，这样可以减少散射光，从而增加像的清晰度和反差。

孔径光阑

孔径光阑控制照明器的数值孔径（NA值）。要想发挥物镜的最佳性能，应使孔径光阑的开口与所用物镜的数值孔径（NA）相匹配。这样才能提高图像反差、分辨率及增加焦深。

由于显微镜观察样品反差通常较低，把光阑缩小到物镜数值孔径的70%或80%，通常会得到质量满意的像。要检查孔径开口，在完成聚焦调节后，取下一个目镜透镜，从空的目镜镜筒向里看。当缩小孔径光阑时，在物镜的外缘中可以见到光阑的像。
